Y-Con W042R(ワイコン ダブリュ 042R)

Y-Con W042R(ワイコン ダブリュ 042アール) With 4.2inchEPDとは「4.2インチ3色(白黒赤)表示電子ペーパー」と「制御基板」をセットにしたモジュールです。

ホスト(マイコンやPC等)から電源供給と画像データ転送を行うことで電子ペーパーに簡単に描画が可能です。

※その他のサイズ

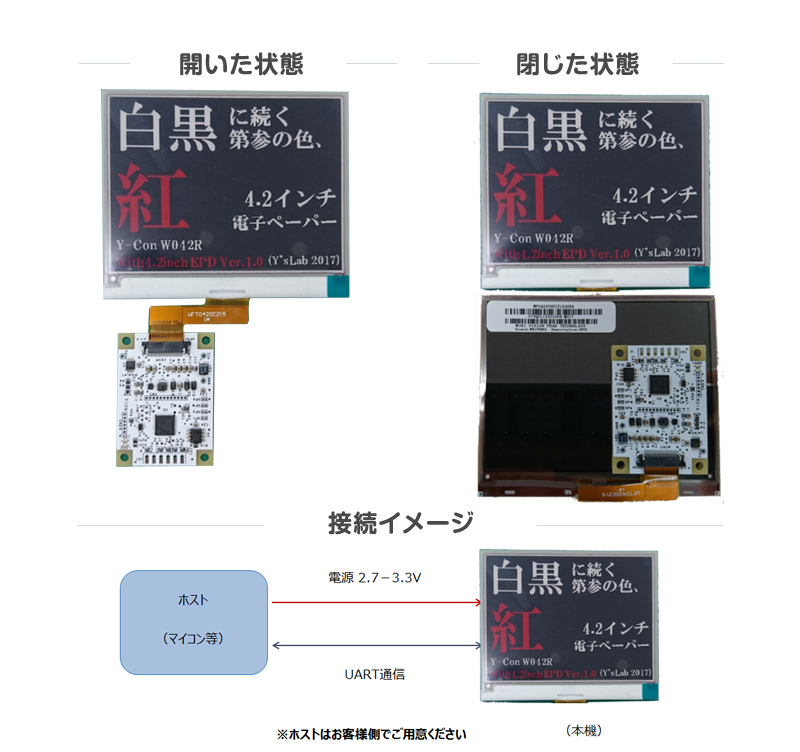

Y-Con W042Rの設計コンセプト

部品として使用できることを主眼に設計しました。

開いたままでも、基板に貼り合わせて閉じた状態でも使用できます。

  • 薄さ
  • 省電力
  • 接続のしやすさ
Y-Con W042Rの設計コンセプト

Y-Con W042Rの特徴

  • 電源が落ちても表示を保持できます。
  • 低消費電力です。
  • 視野角が大変広いです。
  • 強度を増すために電子ペーパーを基板に貼り付けて使用できます。
  • 部品として組込み易いように薄型としました。
  • 制御は電源とUART通信だけで行えます。

Y-Con W042Rの動作モードの種類

本機には3つの動作モードがあります。

動作モード動作
デモ動作モードデモ用の5画面を逐次描画します
通常動作モードホストから画像データが転送されると描画します
コマンド動作モードホストと対話方式でコマンドが実行できます

Y-Con W042Rの接続・動作種類

デモ動作接続

Y-Con W042Rの接続・動作種類

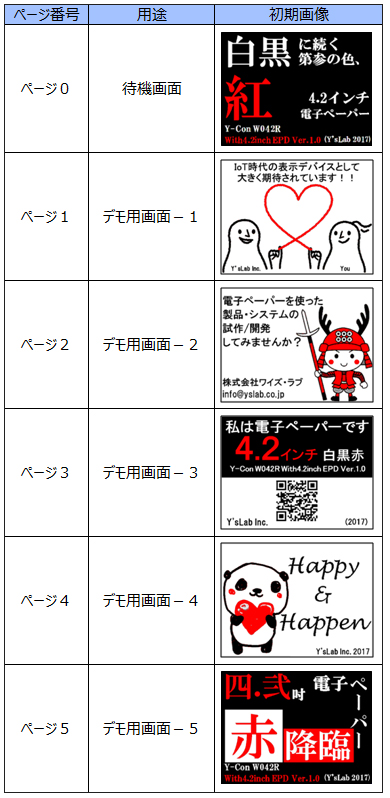

初期設定デモ画像一覧

Y-Con W042Rの初期設定デモ画像一覧

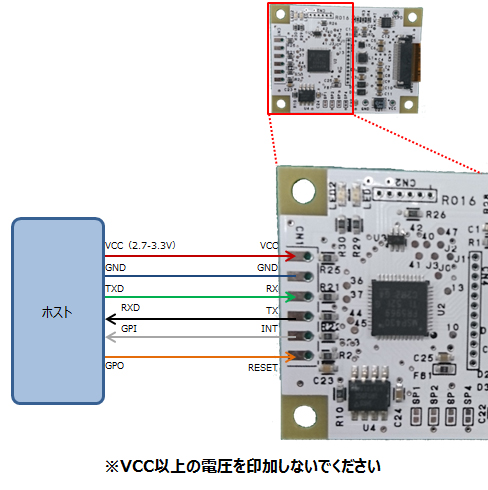

通常接続

Y-Con W042Rの通常接続
  • TX端子への接続は、Y-Conからの応答が不要な場合は未接続でも構いません。
  • P37端子は、画像転送が可能な状態の時に High が出力されます。 利用しない場合は未接続でも構いません。
  • RESET端子は Low を入力すると Y-Conがリセットされます。 ホストからリセットする必要がなければ未接続でも構いません。
  • ※VCC以上の電圧を印加しないでください。

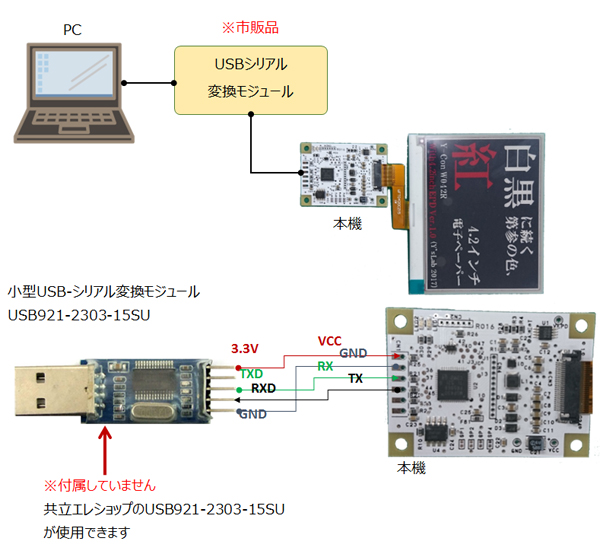

パソコンとの接続

Y-Con W042Rとパソコンの通常接続

本機をパソコンと接続するためには、USB-シリアル変換モジュールが必要です。 またパソコンから画像データを転送するためにTera Termなどのターミナルソフトが必要となります。

Tera Term での画像データ転送例

Tera Term での画像データ転送例

1.「設定」メニューの「シリアルポート」を選択し、「Tera Term:シリアルポート設定」の項目をY-Conの通信設定と合わせます。

Tera Term での画像データ転送例

2.「ファイル」メニューの「ファイル送信」を選択します。

Tera Term での画像データ転送例

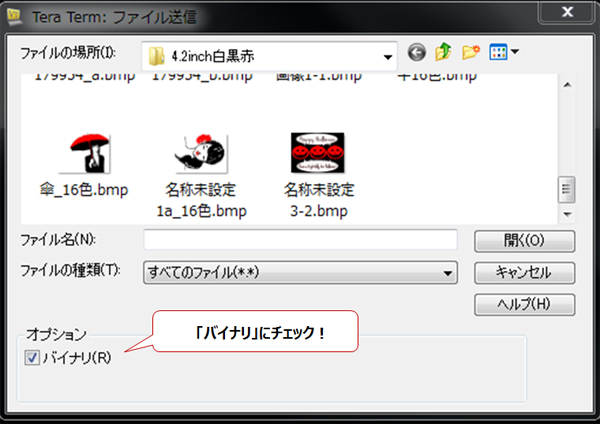

3.「Tera Term: ファイル送信」ダイアログで送信するBmpファイルを選択し、「開く」ボタンを押します。 この時オプションの「バイナリ」にチェックしてください。

Tera Term での画像データ転送例

4.「OK」と表示され、プロンプト(>)が表示されたら完了です。

Tera Term での画像データ転送例

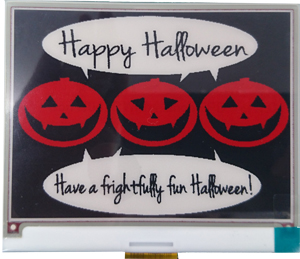

※表示された画像の一例

Y-Con W042Rのデータ形式

本モジュールでホストとの通信で用いる画像データは、16色ビットマップファイルの構造(400×300×4bpp)です。

Y-Con W042Rの主な仕様

項目 仕様 備考
外形寸法 91mm(H)×77mm(V)×4.3mm(T) 基板に貼合せ状態
重量 21グラム 4.2インチ電子ペーパー

基板
有効表示エリア 84.8mm(H)×63.6mm(V) 4.2インチ電子ペーパー
電源電圧 2.7~3.3V
通信方式 調歩同期方式
115200bps, 8N1
19200bps設定可
画像形式 400x300px
16色ビットマップファイル
60,118バイト
動作温度 0~40℃
保存温度 -25~60℃
描画時間   0 ~   5 ℃時:約 41.0 秒
  5 ~ 10 ℃時:約 19.1 秒
10 ~ 15 ℃時:約 18.9 秒
15 ~ 20 ℃時:約 17.2 秒
20 ~ 25 ℃時:約 14.6 秒
25 ~ 30 ℃時:約 10.1 秒
30 ~ 35 ℃時:約 10.1 秒
35 ~ 40 ℃時:約 10.1 秒
通信時間を除く

Y-Con P020の試作デモ動画【参考】

自作画像を5枚入れて、スイッチで切替えをしています。

Y-Con P020 With2.0inchEPD Ver.010 をマイコンと接続してみました!

Y-Con W042Rの価格・購入方法

価格 1台 12,000円(税別)
購入方法 店頭販売シリコンハウス様
【〒556-0005 大阪府大阪市浪速区日本橋5-8-26】
デジット様
【〒556-0005 大阪府大阪市浪速区日本橋4-6-7】
ネット通販 アマゾン
